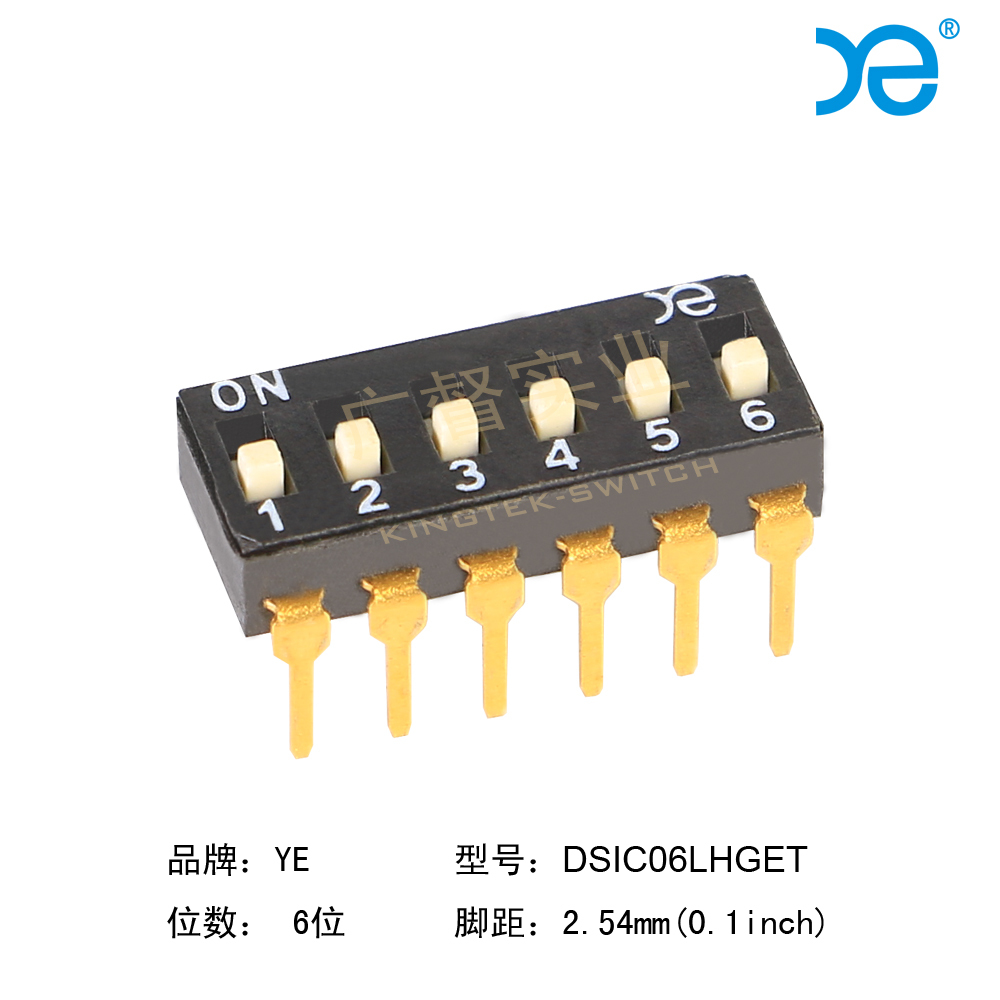

撥碼開關六位插件推薦
2018-8-17
產品特點：2.54mm腳距（0.1英寸腳距）；直插式 （DIP）/貼片式（SMT）撥碼開關；標準鍍金接點； 貼附耐電高溫薄 膜；可耐高溫的塑料本體設計。
產品種類：1、2、3、4、5、6、7、8、9、10、12位
產品型號說明：例：DSIC04LHGET
DS 是Dip Switch 的縮寫
IC 表示 平撥2.54mm腳距
06 表示 6位（或6P）
L 表示 推扭 高推 (另：S是平推 T是平推貼膠)
H 表示 H形引腳 （插件有 A和H形腳；貼片有S形、J形和Z形）
GE 表示 鍍金
T 表示 包裝方式為 IC管裝 （字母R表示 卷裝 ）
產品性能：
1.額定電流：切換電流25mA,24VDC,不切換電流 100mA,24VDC。
2.接觸阻抗：初始值 50 毫歐,壽測后 100 毫歐。
3.絕緣阻抗：100M? Min at 500VDC。
4.耐壓值：在排腳之間輸入ac 500v（50~60赫茲）電 壓，一分鐘感應電流為2m(A)。
5.操作力度：最大1000gf。
6.壽命測試：3000cycles。
材質：
1.上蓋與本體：工程塑料符合UL94V-0防火等級的高溫材質， （PPS）黑色。
2.推鈕：工程塑料符合UL94V-0防火等級的高溫材質，（PA46） 白色。
3.固定觸點與可動觸點：銅合金鍍金；引腳：銅合金鍍金。
4.貼附薄膜：耐高溫薄膜
焊接方式：
1.手焊：攝氏350度以上不超過三秒鐘或攝氏270度以內不超過 5秒鐘。
2.回流焊：攝氏260度±5度10秒以內，請于焊接和清洗時將推 鈕設在“OFF”的位置。
包裝方式：IC管裝 或 卷裝
